SATE5000音频测试系统

音频测试系统(SATE5000测试系统)
测试功能:
1.各电压测试点电压测试(voltage measurement)
2.电流测试(current measurement)
3.输出短路测试(output short measurement)
4.放电功能测试(discharge test)
5.音频输出幅度测试(output level)
6.无信号输入时输出噪声测试(Noise level)
7.频响测试(Frequency response)
8.失真度测试(THD 或者THD+N)
9.通道分离测试(Channel separate)
10.模拟音频测试
11.数字音频测试
方案实现:
方案1:针对测试要求较低的音响产品,对噪声,失真度要求不高的产品。系统方框图如下:

音频测试系统

该测试方案主要利用数据采集卡模拟产生的音频信号输出到待测试的板,作为信号源。同时使用数据采集卡的模拟输入通道对待测板的输出信号进行采集,采集到的音频信号通过测试软件的分析,评估,提取,从而得到音频输出的量测值,比如:输出幅度,THD,分离度,等等。

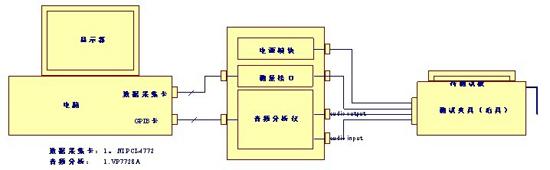

方案2:针对测试要求较高的音响产品。系统方框图如下:

音频测试系统

这类的要求,可以使用高精度的采集卡,如 NI PCI-4472来测量音频信号,能得到较高的测试指标,由于改卡不带音频输出,因此还需要配合一个音频信号发生器来实现全面的音频测试,采用这种方式能大大提供测试速度。也可以只用一台音频分析仪来达到测试指标,但音频分析仪VP7728A速度相对数据采集卡会慢些,测试步骤多不建议采用这种方式。

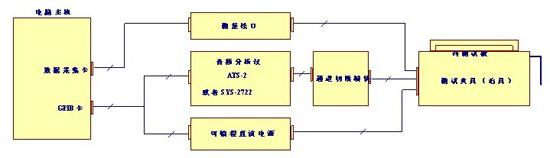

方案3:针对测试要求特高的音响产品,比如专业音响,演出器材,舞台音响。系统方框图如下:

音频测试系统

这种测试方案是最优秀的搭配,使用AP公司的音频分析仪ATS-2或SYS-2722能达到业界最权威的测试指标,兼顾了测试速度和高测试指标。ATS-2或SYS-2722内带信号发生器,能产生高质量的测试音频信号源,包含模拟和数字。测量模块采用先进的DSP技术实现,能快速实现音频的各参数的测量。
